Геліосистема для нагрівання 100 л води (для 2-3 осіб)

Коммерційне пропонування на встановлення сонячних колекторів (геліосистеми) для забезпечення гарячою водою 2-3 осіб (100 л гарячої води на добу) на основі вакуумного сонячного колектора Altek SC-LH2-10

Вихідні дані:

Список обладнання та матеріалів для встановлення геліосистеми з вакуумними сонячними колекторами для гарячого водопостачання:

Малюнок		Найменування	Позначення (тип)	Кількість, шт.	Ціна, $	Сума, $
		Вакуумний сонячний колектор (10 трубок) з рамою	Altek SC-LH2-10 Heat pipe (ALN/AIN-SS/Cu) Ø58*1800 мм. Конд. Ø14 мм.	1	330	330
		Розширювальний бак для геліосистеми 8 л (білий)	AQUASYSTEM VS 8, 5 bar, 3/4" (Італія)	1	28	28
		Насосна група BRV з групою безпеки (Італія)	Насосна група Novasfer NOVASOL MONO,1 лінія, 3/4", 2-12 l/min, 6 bar, Grundfos Solar 15-65	1	230	230
		Сонячний контролер	СК208С, датчики температур-1шт pt1000, 2 шт. ntc10k	1	100	100
Загальна вартість основного обладнання, у.е.						685

Спрощена схема геліосистеми:

Додаткове обов'язкове обладнання для геліосистеми:

Малюнок	Найменування	Позначення (тип)	Кількість, (шт., м, л)	Ціна, $	Сума, $
	Фітинги на СК, бойлер, насосну групу та РБ	Муфта BIC15 "труба-внутр. різь" з виходом на 3/4"	8	3.4	27.2
	Гофротруба	Труба гофрована з неіржавкої сталі GOFRAFLEX 15 А (тверда)	10	2.28	22.8
	Ізоляція каучукова, високотемпературна	Трубка  K-FLEX  13x022-2 SOLAR HT /84	10	3.43	34.3
	Пропіленгліколь (рідина для геліосистеми)	Теплоносій "Тепло-30" (робоча температура -30 °C)	12	2.1	25.2
	Повітровідвідний клапан на колектор (автоматичний) із кульовим краном	Повітровідвідник Calefi Solar 3/8 M, тиск сбр.5bar/раб.10bar (Італія)	1	42	42
Загальна вартість обов'язкового додаткового обладнання, у.е.					151.5

Загалом без урахування монтажу геліосистема буде варто 828,7 $.

Вартість монтажних робіт геліосистеми:

Загальна вартість проекту геліосистеми 970 $

Цей розрахунок проведений з урахуванням наявності бака-накопичувача в замовника. Якщо ж теплоакумулятора немає, то треба додати вартість настінного комбінованого бойлера ELDOM 72268S об'ємом 80 л, тоді загальна вартість проекту геліосистеми збільшиться на 275 $.

Внимание! Для точнішого розрахунку кількості та вартості обладнання, а також монтажних і пуско-наладкових робіт необхідний виїзд наших фахівців на об'єкт. Ця система може бути зменшена або доповнена за бажанням клієнта, з огляду на вже наявне обладнання.

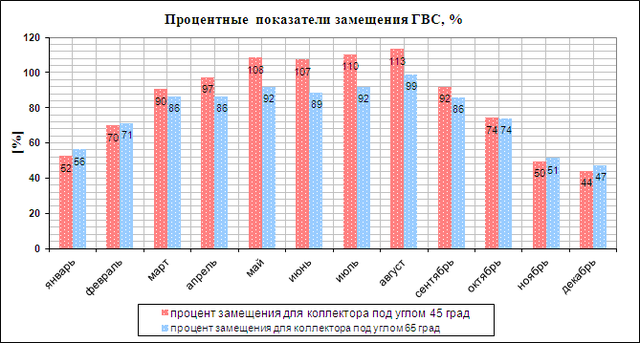

Геліосистема обслуговуватиме добовий об'єм води 100 л. В розрахунку береться нагрів води з 10 до 45°С. Водночас річна обробка теплової енергії завдяки сонячному колектору попередньо становитиме 1200 кВт*ч. За потреби вода може догріватися за допомогою вбудованого ТЕНа або іншого джерела тепла. Нижче наведені розрахушні показники упродовж року за температурою та відсотковим заміщенням ГВС.

У розрахунку приймаються до уваги такі чинники:

- сонячні колектори орієнтовані строго на південь, їх затінення немає;
- річні показники сонячної активності взяті для чорновця.
