Мережева сонячна електростанція 30 кВт (Снятячий р-н, Івано-Франковська обл)

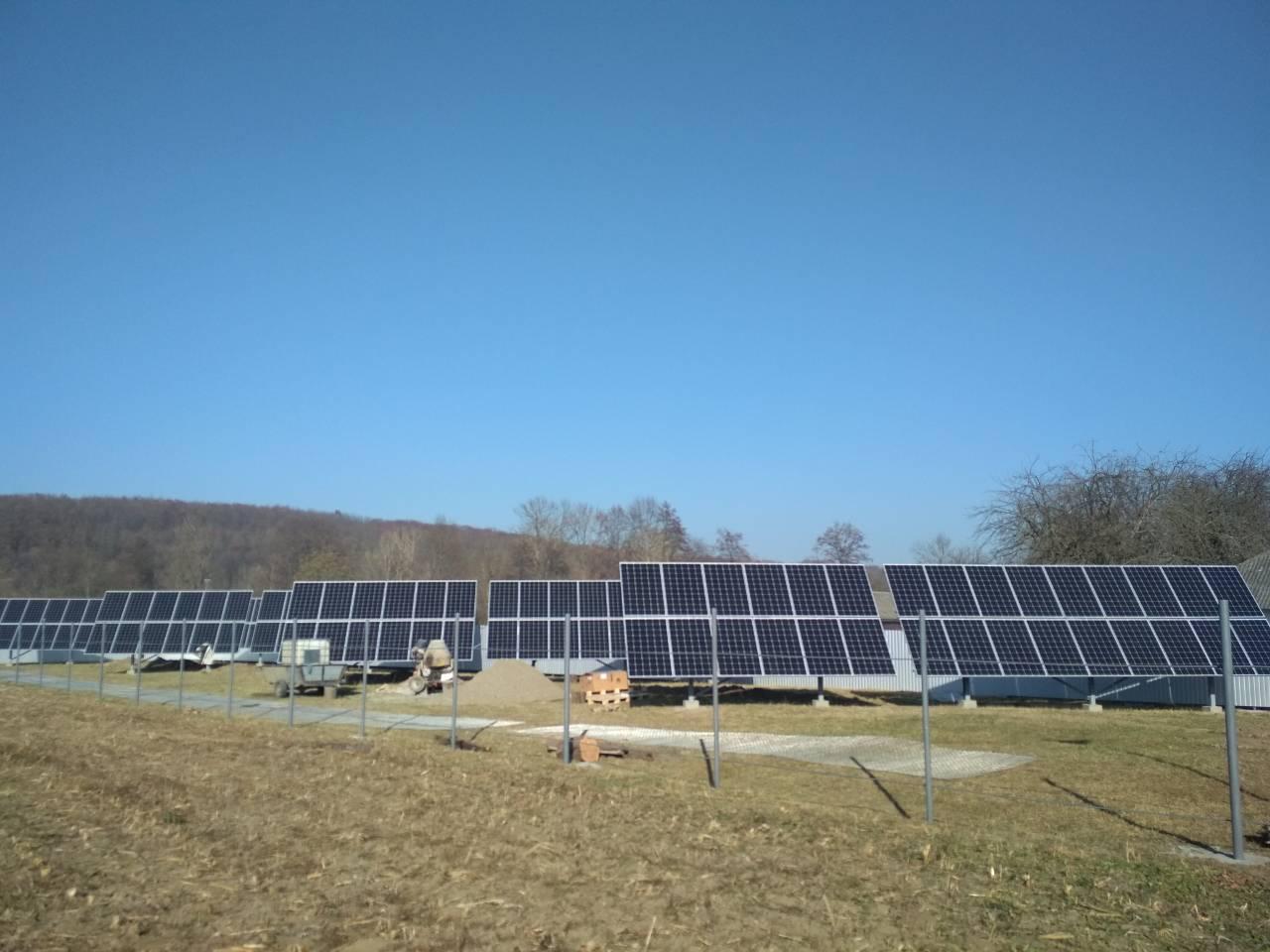

Мережева сонячна електростанція (СЕС) потужністю 30 кВт розташована в селі Джуров Снятянського району Івано-Франковської області. Сонячні панелі спрямовані на південь. Земельну ділянку, на якій встановлена СЕС, обмежена за шириною та витягнута з північно-западу на південному сході. Тому було прийняте рішення розмістити фотомодулі в чотири ряди одна за одною з невеликим зміщенням уздовж ділянки. Загальна кількість сонячних панелей — 120 шт. Вони розміщені в чотири ряди на столах (каркасах) зі змінним кутом. У кожному ряду по два стола, на кожному столі по 12 і 18 фотомодулів відповідно. Каркаси сконструйовані так, щоб можна було вручну змінювати кут нахилу сонячних панелей. Для найефективнішої роботи сонячної станції рекомендується 6-7 разів на рік змінювати кут нахилу: від 35 до 65 градусів.

Обладнання, яке застосовували під час будівництва цієї СЕС:

1) Фотомодуль монокристалічний Amerisolar AS-6M30 290W — 120 шт (номінальна потужність 34,80 кВт);

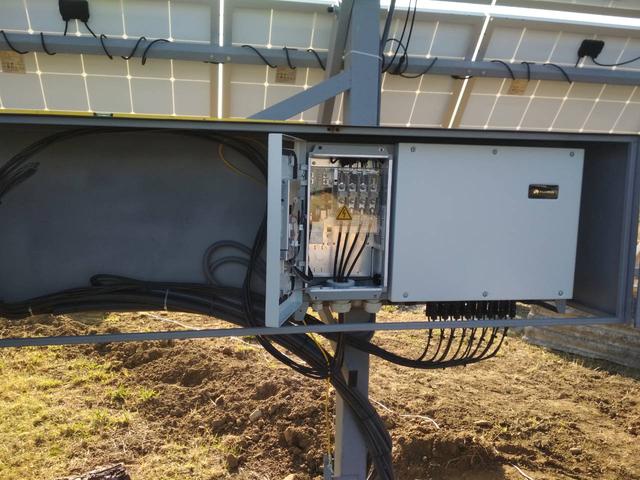

2) Мережевий інвертор 30 кВт Huawei SUN2000-33KTL-A - 1 шт;

3) Каркас зі змінним кутом для 18 фотомодулів — 4 шт.;

4) Каркас зі змінним кутом для 12 фотомодулів — 4 шт.;

5) Кабель KBE H1Z2Z2-K 6 мм2 - 396 м;

6) Конектори для під'єднання сонячних панелей МС-4;

Каркас зі змінним кутом дає можливість збільшити річну продуктивність на 5-6%, а це так само збільшує річну прибуток від СЕС на 300-350 євро.
